Fishplate 재료 분류 및 호환성 표준
일반 어판의 재료와 적용 시나리오는 무엇입니까?

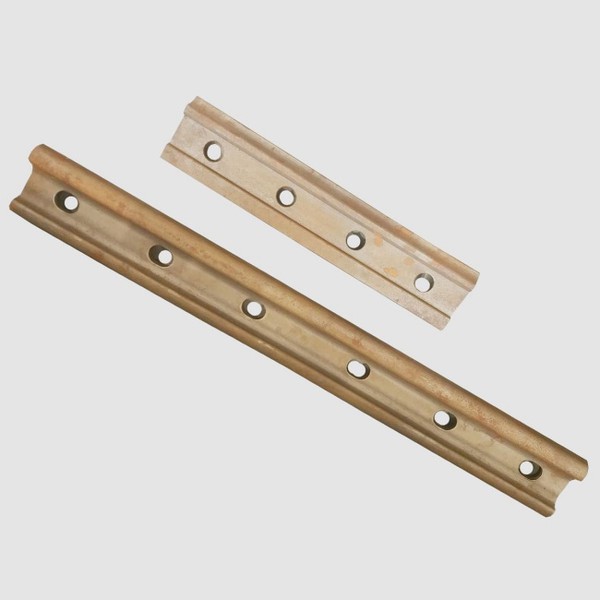

일반 피쉬 플레이트는 대부분 Q235 및 Q345 강철로 만들어지며 전체-금속 구조이고 절연층이 없습니다. 이 유형의 피시 플레이트는 가격이 저렴하고 가공 기술이 간단하며 설치가 용이하며 비-전철 철도나 선로 회로가 없는 구간에 적합합니다. 예를 들어, 일반 화물 지선, 산업 및 광업 특수선 및 단열 성능에 대한 요구 사항이 없고 철도 연결의 강도 요구 사항만 충족하면 되는 기타 선입니다. Q235 소재 피쉬플레이트는 하중이 적은 가벼운 교통선에 적합한 반면, Q345 소재는 중간 하중의 기존 속도 라인에 사용할 수 있습니다. 사용 중에는 느슨한 연결을 방지하기 위해 피쉬 플레이트가 레일 사양과 정확하게 일치하는지 확인해야 합니다.
단열 피쉬플레이트의 구조적 특성과 핵심 기능은 무엇입니까?
단열 유리판은 금속 본체 사이에 단열재를 추가하며, 일반적으로 사용되는 단열재는 고온에 강하고 노화에 강한 유리섬유 보드입니다. 핵심 기능은 선로 전류의 전달을 차단하고 전류 누출로 인해 선로 신호 시스템이 간섭되는 것을 방지하며 열차의 정상적인 운행 제어를 보장하는 것입니다. 이러한 피쉬플레이트는 주로 전기철도의 궤도회로부에 사용되며 안정적인 신호전송을 보장하는 핵심부품이다. 단열재는 장기간 옥외 사용에 대한 요구 사항을 충족해야 하며 바람, 비, 온도 차이와 같은 환경 요인의 침식을 견뎌야 합니다. 설치하는 동안 라인 신호에 영향을 미치는 충돌이나 압출로 인한 절연 실패를 방지하기 위해 절연 층을 보호하는 데 주의를 기울여야 합니다.
레일 모델에 따른 어판용 볼트의 개수와 규격은 어떻게 결정하나요?
피쉬 플레이트의 볼트 구성은 레일 중량 및 하중 요구 사항과 일치해야 합니다. 43kg/m 레일에 맞는 피쉬 플레이트는 끝당 4개의 볼트가 장착되어 있으며 사양은 대부분 M22입니다. 이 유형의 레일은 무게가 가볍고 하중이 작기 때문에 4개의 볼트로 하중 전달 요구를 충족할 수 있습니다. 50kg/m 및 60kg/m 레일용 피시 플레이트에는 M24 사양의 볼트가 끝당 6개 장착되어 있습니다. 레일 중량이 증가하고 하중이 증가함에 따라 볼트 수와 사양을 늘리면 응력을 분산시키고 접합부에 응력 집중을 피할 수 있습니다. 75kg/m 중량-운반 레일용 피쉬플레이트에는 M27 사양의 끝당 8개의 볼트가 장착되어 있습니다. 중량물 운송 라인의 차축 하중은 30t 이상이고, 연결 강도를 향상하고 볼트 파손이나 변형을 방지하려면 더 큰 크기의 볼트가 필요합니다. 결정은 연결 강도가 레일 본체와 일치하는지 확인하기 위해 레일의 설계 하중, 단면 치수 및 기계적 특성을 기반으로 결정됩니다.
중량물 운송 라인용 어판을 선택할 때 어떤 성능에 중점을 두어야 합니까?{0}}
중량물-운송 라인은 어판의 강도, 내마모성 및 피로 저항성에 대한 요구사항이 매우 높습니다. 첫째, 중량물 운송 열차에서 발생하는 엄청난 충격력을 견딜 수 있을 만큼 충분한 인장 강도와 전단 강도를 가져야 합니다.{2}} 둘째, 열차가 통과할 때 접합부의 마모를 줄이기 위해 내마모성이 우수해야 한다. 동시에 장기간 반복 하중으로 인해 균열이 발생하지 않도록 피로 저항성이 좋아야 합니다.- 대부분의 중량물 운송 라인은 Q345 이상의 강도 등급의 재료를 사용하며, 일부 특수 섹션은 성능을 더욱 향상시키기 위해 합금강 재료를 채택합니다. 레일과의 밀착을 보장하고 진동으로 인한 손상을 줄이기 위해 어판의 가공 정확도도 엄격하게 제어되어야 합니다.
설치 후 피쉬플레이트의 일반적인 결함과 예방 조치는 무엇입니까?
설치 후 피쉬플레이트의 일반적인 결함으로는 볼트 풀림, 단열층 손상, 접합부의 과도한 마모 및 균열 발생 등이 있습니다. 볼트 풀림을 방지하려면 지정된 토크에 따라 조이고, 정기적인 재조임 검사를 실시하고,{1}}볼트 나사산에 특수 보호 그리스를 바르십시오. 절연층 손상을 방지하려면 설치 및 운송 중에 단단한 물체에 의한 충격을 피하기 위해 조심스럽게 다루십시오. 단열재 층이 눌리는 것을 방지하기 위해 설치 후 적시에 조인트의 잔해물을 청소하십시오. 조인트 마모를 줄이려면 피시 플레이트가 레일에 잘 맞는지 확인하여 과도한 간격이 발생하여 진동이 증가하는 것을 방지하십시오. 정기적으로 접합 상태를 점검하고 고르지 않은 부분을 제때에 연마하십시오. 균열을 방지하기 위해 적격 자재의 어판을 선택하고, 과적을 방지하며, 결함감지를 통해 숨겨진 결함을 정기적으로 찾아냅니다.
