레일 타이 플레이트

▲레일 타이 플레이트 제조 공정▲

▲ 소재 선택

고품질 강철은 내구성, 강도 및 내부식성으로 인해 레일 타이 플레이트의 주요 재료로 선택됩니다. 강철은 평판이 좋은 공급업체로부터 공급되며 업계 표준을 충족하는지 확인하기 위해 철저한 품질 검사를 거칩니다.

▲ 커팅

철판은 톱이나 가위와 같은 특수 절단 장비를 사용하여 필요한 치수로 절단됩니다. 최종 제품의 균일성과 정확성을 보장하려면 정밀 절단이 필수적입니다.

▲ 성형 및 성형

절단된 강판은 특정 온도로 가열되어 더욱 가단성을 갖게 됩니다. 그런 다음 레일 고정용 구멍이나 슬롯이 있는 원하는 프로파일(일반적으로 직사각형 또는 사다리꼴)로 모양을 만드는 다이 또는 몰드에 배치됩니다.

▲ 스탬핑 및 마킹

성형 과정에서 식별 및 추적을 위해 부품 번호, 제조 날짜 및 회사 로고와 같은 중요한 정보가 타이 플레이트에 찍히거나 새겨질 수 있습니다.

▲ 열처리

성형 후 타이 플레이트는 경도 및 강도를 포함한 기계적 특성을 향상시키기 위해 담금질 및 템퍼링과 같은 열처리 공정을 거칠 수 있습니다. 이를 통해 타이 플레이트는 철도 응용 분야에서 경험하는 응력과 하중을 견딜 수 있습니다.

▲ 표면처리

타이 플레이트는 부식 및 환경 저하에 대한 저항성을 높이기 위해 쇼트 블라스팅 또는 용융 아연 도금과 같은 표면 처리 공정을 거칠 수 있습니다. 이는 타이 플레이트의 서비스 수명을 연장하고 유지 관리 요구 사항을 줄입니다.

▲ 품질관리

제조 공정 전반에 걸쳐 타이 플레이트가 지정된 표준 및 요구 사항을 충족하는지 확인하기 위해 엄격한 품질 관리 조치가 구현됩니다. 여기에는 최종 제품의 무결성과 성능을 확인하기 위한 치수 검사, 육안 검사 및 기계적 테스트가 포함될 수 있습니다.

▲레일 타이 플레이트의 종류▲

▲ 더블 숄더 타이 플레이트

레일 베이스의 각 측면에 두 개의 숄더가 있는 이 유형은 향상된 안정성과 측면 이동에 대한 저항력을 제공합니다. 이는 일반적으로 고강도-교통량과 교통량이 많은 철도 노선에 사용됩니다.

▲ 싱글 숄더 타이 플레이트

레일 베이스 한쪽에 단일 숄더가 있는 이 유형은 안정적인 고정을 제공하며, 종종 레일을 타이에 고정하기 위해 탄성 레일 클립과 함께 사용됩니다.

▲ 팬드롤 클립이 있는 베이스 플레이트

이 타이 플레이트는 진동 감쇠 및 소음 감소 특성으로 잘 알려진 탄력 있는 레일 고정 시스템인 Pandrol 클립과 호환됩니다.

▲ 후크 트윈 타이 플레이트

레일 베이스 양쪽에 후크가 장착되어 있어 설치 및 제거가 용이하며 임시 또는 이동식 트랙 설치에 이상적입니다.

▲ 콤비네이션 타이 플레이트

더블 숄더와 싱글 숄더 타이 플레이트의 특징을 결합한 이 유형은 다양한 트랙 구성을 수용하는 데 있어 다양성을 제공합니다.

▲ 콘크리트 타이 플레이트

콘크리트 철도 침목과 함께 사용하도록 특별히 설계된 이 결착 플레이트는 더 크고 무거워서 향상된 하중 분산과 안정성을 제공합니다.

▲ 타협 타이 플레이트

다양한 레일 크기나 유형 간 전환에 사용되는 이 유형은 다양한 레일 구성을 수용할 수 있는 구멍과 슬롯의 조합이 특징입니다.

▲레일 타이 플레이트 유지보수▲

▲ 정기점검

결착 플레이트의 정기 검사를 수행하여 마모, 손상 또는 품질 저하의 징후를 확인하십시오. 검사에는 균열, 부식, 느슨한 고정, 레일과의 적절한 정렬 등이 포함되어야 합니다.

▲ 청소

시간이 지남에 따라 축적될 수 있는 부스러기, 먼지 및 식물이 결속 플레이트에 없도록 유지하십시오. 레일 고정 장치가 막히는 것을 방지하고 적절한 기능을 보장하기 위해 타이 플레이트를 정기적으로 청소하십시오.

▲ 패스너 조이기

결착판을 침목에 고정하는 볼트, 나사 또는 스파이크의 조임 상태를 점검하십시오. 패스너가 느슨하면 레일의 안정성이 손상되고 트랙 정렬 불량이나 고장이 발생할 수 있습니다.

▲ 수리 또는 교체

추가 성능 저하를 방지하고 트랙 무결성을 유지하려면 손상되거나 마모된 타이 플레이트를 즉시 수리하거나 교체하십시오. 여기에는 필요에 따라 용접, 볼트 체결 또는 새 결착 플레이트 설치가 포함될 수 있습니다.

▲ 부식 방지

특히 녹이나 부식이 발생하기 쉬운 부위에는 결속판에 내부식성 코팅이나 처리를 적용합니다. 이는 타이 플레이트의 수명을 연장하고 지속적인 신뢰성을 보장하는 데 도움이 됩니다.

▲ 트랙 정렬

결착판이 레일 및 침목과 올바르게 정렬되었는지 확인하십시오. 결속 플레이트가 잘못 정렬되면 하중이 고르지 않게 되고 레일 구성품이 조기 마모될 수 있습니다.

▲ 트랙 상태 모니터링

트랙 상태를 정기적으로 모니터링하여 타이 플레이트 성능에 영향을 미칠 수 있는 이상이나 변화를 감지하십시오. 문제를 즉시 해결하면 더 심각한 문제를 예방하고 가동 중지 시간을 최소화할 수 있습니다.

▲레일 타이 플레이트 적용▲

▲ 신트랙 건설

새로운 철도 선로를 건설하는 동안 레일을 침목에 단단히 고정하기 위해 침목 플레이트가 필수적입니다. 이는 레일 고정을 위한 안정적인 기반을 제공하고 레일의 적절한 정렬과 간격을 보장합니다.

▲ 재활 및 업그레이드 추적

기존 철도 선로에서는 마모되거나 손상된 부품을 교체하기 위해 재건 또는 업그레이드 프로젝트 중에 결착판을 사용할 수 있습니다. 이는 선로 안정성, 내구성 및 하중-지탱 능력을 향상시켜 선로 인프라의 서비스 수명을 연장하는 데 도움이 됩니다.

▲ 고속-고속철도

열차가 더 빠른 속도와 빈도로 운행하는 고속철도에서는 연결 플레이트가 선로 안정성을 유지하고 선로 유지 관리 요구 사항을 줄이는 데 매우 중요합니다. 이는 선로 변형, 레일 변형 및 열차 성능과 안전에 영향을 미칠 수 있는 기타 문제의 위험을 최소화하는 데 도움이 됩니다.

▲ 대형-운송 철도

레일 타이 플레이트는 무거운 화물을 운송하는 중량물-철도에 일반적으로 사용됩니다. 이는 강화된 하중 분산과 안정성을 제공하여 선로가 대형 열차에 의해 가해지는 증가된 응력과 압력을 견딜 수 있도록 해줍니다.

▲ 곡선 및 스위치 트랙

철도 선로의 곡선 구간과 전환점에서 결착판은 적절한 선로 정렬과 안정성을 유지하는 데 중요한 역할을 합니다. 레일을 타이에 단단히 고정하여 레일 플랜지 마모, 트랙 좌굴 및 탈선을 방지하는 데 도움이 됩니다.

▲ 선로 유지보수 및 수리

일상적인 선로 유지보수 및 수리 활동 중에 필요에 따라 결착판을 검사, 수리 또는 교체할 수 있습니다. 적절하게 유지관리된 연결 플레이트는 철도 선로의 전반적인 안전성, 신뢰성 및 수명에 기여합니다.

▲레일 타이 플레이트를 선택하는 이유▲

▲ 품질보증

당사의 레일 타이 플레이트는 고급 소재와 고급 제조 기술을 사용하여 최고 품질 표준에 따라 제조됩니다. 우리는 타이 플레이트가 산업 사양 및 요구 사항을 충족하거나 초과하도록 보장하기 위해 생산의 모든 단계에서 품질 관리를 우선시합니다.

▲ 사용자 정의 옵션

당사는 다양한 트랙 설계, 레일 프로파일 및 설치 요구 사항에 맞게 다양한 크기, 유형 및 구성의 광범위한 레일 타이 플레이트를 제공합니다. 당사의 사용자 정의 옵션을 사용하면 특정 응용 분야 요구 사항에 가장 적합한 타이 플레이트를 선택할 수 있습니다.

▲ 내구성과 수명

당사의 레일 타이 플레이트는 내구성과 수명을 고려하여 설계되었으며, 무거운 하중, 고속 및 열악한 환경 조건을 포함한 철도 운영의 혹독한 상황을 견딜 수 있습니다. 안정적인 성능과 연장된 서비스 수명을 제공하고 유지 관리 요구 사항과 가동 중지 시간을 최소화하도록 제작되었습니다.

▲ 기술 전문성

우리 팀은 철도 선로 인프라에 대한 전문 지식을 갖춘 숙련된 전문가로 구성되어 있습니다. 우리는 귀하의 프로젝트에 적합한 타이 플레이트를 선택하고 적절한 설치 및 유지 관리 관행을 보장하는 데 도움이 되는 기술 지원과 지침을 제공합니다.

▲ 경쟁력 있는 가격

우리는 품질이나 성능에 대한 타협 없이 레일 타이 플레이트에 대해 경쟁력 있는 가격을 제공합니다. 우리의 비용 효율적인 솔루션은-예산 제약 내에서 프로젝트 목표를 달성하는 데 도움이 됩니다.

▲ 적시 배송

우리는 귀하의 프로젝트를 일정대로 유지하기 위해 시기적절한 납품의 중요성을 이해하고 있습니다. 효율적인 물류 및 공급망 관리를 통해 레일 타이 플레이트를 귀하의 위치로 신속하게 배송하여 지연과 중단을 최소화합니다.

▲ 고객만족도

고객 만족은 우리의 최우선 사항입니다. 우리는 귀하의 기대를 충족하거나 그 이상으로 뛰어난 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다. 제품 선택부터 판매 후 지원까지-모든 단계에서 귀하의 만족을 보장하기 위해 노력하고 있습니다.

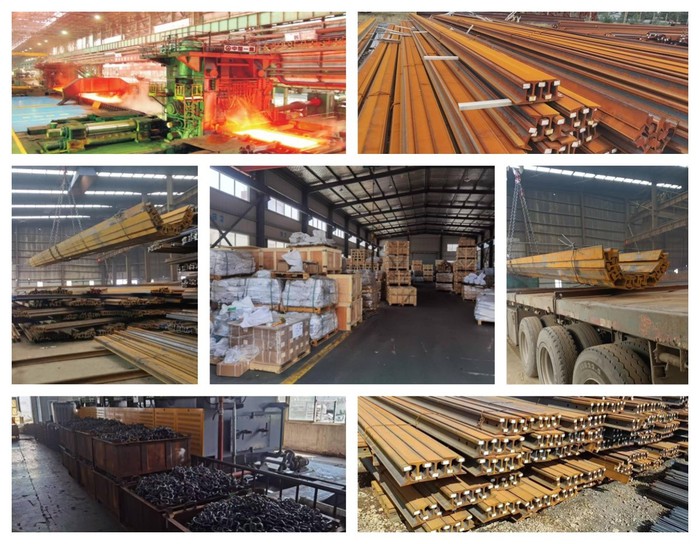

▲저희 공장▲

GNE 레일전문 제조 업체이자 글로벌 공급 업체입니다.레일 타이 플레이트, 철도 및 산업용 철도 시스템용 선로 지지 부품 생산을 전문으로 합니다. 철도 패스너 제조 분야에서 장기간-경험을 쌓은 GNEE RAIL은 다음을 포함한 주요 국제 표준에 따라 결착판을 생산할 수 있습니다.AREMA, BS, GB, UIC 및 DIN, 다양한 시장의 기술 및 품질 요구 사항을 충족합니다.

GNEE RAIL은 주조, 가공, 열처리, 표면 마감 공정을 포괄하는 완전하고 통합된 생산 시스템을 운영합니다. 타이 플레이트는 고품질 탄소강 또는 합금강을 사용하여 제조되며 치수, 레일 시트 형상 및 하중{2}}지지 성능을 엄격하게 제어합니다. 고급 주조 및 정밀 가공은 무거운 차축 하중과 장기간의 서비스 조건에서도 안정적인 제품 품질과 신뢰할 수 있는 성능을 보장합니다.- 모든 제품은 다음과 같은 방식으로 생산됩니다.ISO 9001 인증 품질 경영 시스템, 전체 제조 공정에 걸쳐 검사를 실시합니다.

GNEE RAIL은 표준 레일 타이 플레이트 외에도 다음을 제공합니다.맞춤형 솔루션고객 도면, 기술 사양 또는 샘플을 기반으로 다양한 레일 섹션, 침목 유형 및 고정 시스템을 지원합니다. 이러한 유연성 덕분에 GNEE RAIL은 철도 건설, 유지 관리 및 재건 프로젝트의 다양한 요구 사항을 충족할 수 있습니다.

수출되는 제품으로150개 이상의 국가 및 지역, GNEE RAIL은 레일 타이 플레이트를 공급할 뿐만 아니라 광범위한 철도 고정 제품 및 기술 지원 서비스를 제공하여 글로벌 철도 인프라 프로젝트에 안정적이고 비용 효과적인 솔루션을 제공합니다.{0}}

▲우리의 인증 ▲

▲FAQ▲

Q: 레일 타이 플레이트란 무엇입니까?

A: 베이스 플레이트 또는 밑판으로도 알려진 레일 타이 플레이트는 철도 레일을 목재 또는 콘크리트 침목(침목)에 연결하고 고정하는 데 사용되는 직사각형 강판입니다.

Q: 레일 타이 플레이트의 용도는 무엇입니까?

A: 레일 결속판의 주된 목적은 레일 고정을 위한 안정적인 기반을 제공하고, 레일의 하중과 통과하는 열차를 결속의 더 넓은 영역에 분산시키며, 레일이 이동하거나 이탈되는 것을 방지하는 것입니다.

Q: 레일 타이 플레이트는 어떤 재료로 만들어지나요?

답변: 레일 타이 플레이트는 일반적으로 내구성, 강도 및 부식 저항성으로 인해 고품질 강철로 만들어집니다. 강철은 성능 향상을 위해 열처리 및 표면 코팅과 같은 다양한 처리를 거칠 수 있습니다.

Q: 레일 타이 플레이트는 어떻게 설치됩니까?

A: 레일 타이 플레이트는 레일 아래에 설치되고 볼트, 나사 또는 스파이크를 사용하여 타이에 고정됩니다. 철도 선로의 안정성과 무결성을 보장하려면 적절한 설치가 중요합니다.

Q: 어떤 유형의 레일 타이 플레이트를 사용할 수 있습니까?

A: 레일 타이 플레이트는 이중 숄더 타이 플레이트, 싱글 숄더 타이 플레이트, 팬드롤 클립이 있는 베이스 플레이트, 후크 트윈 타이 플레이트, 콘크리트 타이 플레이트, 절충 타이 플레이트 등을 포함하여 다양한 유형과 구성으로 제공됩니다.

Q: 레일 타이 플레이트는 철도 선로 유지 관리에 어떻게 기여합니까?

A: 레일 타이 플레이트는 레일 고정을 위한 안정적인 플랫폼을 제공하고, 레일 구성 요소의 마모를 줄이고, 선로 인프라의 서비스 수명을 연장함으로써 선로 유지 관리 요구 사항을 최소화하는 데 도움이 됩니다.

Q: 레일 타이 플레이트를 선택할 때 어떤 요소를 고려해야 합니까?

A: 레일 결착 플레이트를 선택할 때 고려해야 할 요소에는 선로 설계, 레일 프로파일, 결착 재료, 교통량, 환경 조건 및 예산 제약이 포함됩니다. 철도 적용 분야의 특정 요구 사항을 충족하는 결착 플레이트를 선택하는 것이 중요합니다.

Q: 레일 타이 플레이트의 적절한 유지 관리를 어떻게 보장할 수 있습니까?

A: 레일 타이 플레이트의 적절한 유지 관리에는 정기적인 검사, 청소, 패스너 조임, 손상된 구성 요소의 수리 또는 교체, 부식 방지 및 선로 상태 모니터링이 포함됩니다. 권장되는 유지 관리 관행을 따르면 철도 선로의 안전과 신뢰성을 보장하는 데 도움이 됩니다.

중국에서 가장 전문적인 레일 타이 플레이트 제조업체 및 공급업체 중 하나인 당사는 고품질의 제품과 저렴한 가격이 특징입니다. 우리 공장에서 재고가 있는 저렴한 레일 타이 플레이트를 구입하시려면 안심하십시오. 맞춤형 서비스를 원하시면 당사에 문의하십시오.
