Fishplate의 아크 전이 영역에 대한 응력 흐름 설계 및 균열 저항 최적화
왜 대부분의 어판 파손은 볼트 구멍의 필렛 전환 영역에서 발생합니까?

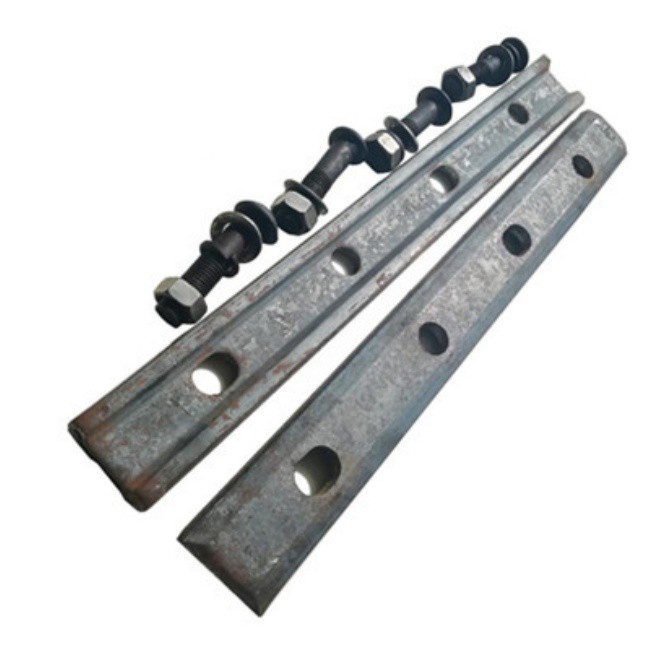

작동 중에 피시 플레이트 본체는 레일의 인장력을 견디고, 볼트 구멍은 볼트의 전단력과 압축력을 견뎌냅니다. 이러한 힘은 볼트 구멍 가장자리에 수렴되어 극도의 응력 집중을 생성합니다. 날카로운 모서리나 작은 모깎기 반경으로 인해 응력 선이 구부러지고 격렬하게 밀집되어 엄청난 응력 피크가 생성됩니다. 반복되는 열차 진동은 이러한 최대 응력 영역을 피로 균열 시작 지점으로 변환합니다. 일단 시작되면 균열은 응력선을 따라 빠르게 전파되어 결국 어판 파손을 유발합니다.
"응력 흐름 설계"란 무엇이며 전이 영역의 응력 상태를 어떻게 개선합니까?
응력 흐름 설계는 기하학적 형태를 개선하기 위해 힘 전달 경로를 시뮬레이션하는 구조 최적화 방법입니다. 피쉬 플레이트의 경우 볼트 구멍 필렛이 충분히 큰 반경을 갖고 플레이트 윤곽에 부드럽게 접하도록 해야 합니다. 이 설계를 통해 구멍 가장자리에 집중된 응력 선이 필렛을 따라 플레이트 본체 전체에 부드럽게 퍼질 수 있습니다. 응력 흐름이 더 이상 변경되지 않아 최대 응력이 40% 이상 감소합니다. 균일한 응력 분포를 유도함으로써 균열 발생을 위한 기계적 조건을 근본적으로 제거합니다.
중국 표준 생선 접시와 국제 표준 생선 접시 사이의 필렛 반경 디자인 차이는 무엇입니까?
기존 및 일반 중량물 운송 라인용으로 설계된 중국 표준 어류 플레이트는 일반적으로 6mm~10mm 사이의 모깎기 반경을 지정하여 정기적인 응력 분산 요구 사항을 충족합니다. 고속-및 중량물 운송 라인에 대한 UIC 및 AREMA와 같은 국제 표준은 일반적으로 12mm에서 15mm 이상으로 더 큰 반경을 요구합니다. 일부 국제 표준에서는 "이중-반경" 또는 "포물선형" 전환을 채택하여 단일 반경에 대한 탁월한 응력 분산을 제공합니다. 이러한 설계 차이는 표준 전반에 걸쳐 어류 접시 피로 수명에 대한 다양한 요구 사항을 직접적으로 반영합니다.
제조 기술은 필렛의 응력 흐름 효과에 어떤 영향을 줍니까?
완벽한 디자인은 잘못된 제조로 인해 손상됩니다. 예를 들어, 드릴링에 이어 간단한 모따기 작업을 수행하면 날카로운 도구 자국이 남게 되어 새로운 응력 집중 지점이 생성됩니다. 고품질-생선 접시는 펀칭이나 정밀 보링을 사용하여 필렛의 부드러움을 보장합니다. 또한, 열처리 후 남은 산화물 스케일은 미세-응력 소스를 형성합니다. 따라서 표면 거칠기 표준을 충족하려면 전이 영역을 미세하게 연삭하는 것이 필수입니다. 제조 정밀도가 설계 의도와 일치할 때만 응력 흐름 최적화를 실제로 달성할 수 있습니다.
어판 전이대에서 미세한-균열이 발견되면 어떤 긴급 조치를 취해야 합니까?
전이 영역의 미세{0}균열은 응력 집중이 재료 피로 한계를 초과했음을 나타내며 즉각적인 조치가 필요합니다. 먼저, 추가 확산을 방지하기 위해 균열 끝부분에-균열 폭보다 약간 큰- 정지 구멍을 뚫습니다.- 둘째, 하중분담을 위한 보조어판을 설치하여 관절을 강화한다. 동시에 열차 속도를 줄이고 구간의 축중을 제한합니다. 가장 중요한 것은 검사를 위해 배치를 보내 실패가 설계 결함, 제조 문제 또는 과도한 라인 부하로 인해 발생하는지 확인하고 근본 원인을 해결하는 것입니다.
