A 레일 피쉬 플레이트레일 헤드와 웹을 정렬하는 동시에 온도 변화로 인한 세로 방향 움직임을 제어하고 조인트 레일 시스템의 강성과 팽창의 균형을 맞추는 정밀 가공 강철 조인트 구성요소입니다.GNE 레일GB 8~60kg/m 레일, UIC50/54/60, DIN536 A55~A120, QU70~QU120 크레인 레일, JIS 레일, AS1085 프로파일, BS11 섹션, AREMA/ASCE 레일용 생선 접시를 생산하며 수출용 포장 및 물류 지원을 제공합니다.

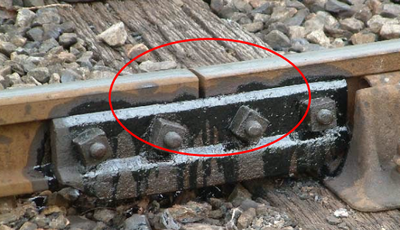

레일 조인트 사이의 간격은 얼마입니까?
확장 간격 또는 연결 간격이라고도 하는 레일 연결부 사이의 간격은 일반적으로 레일 끝 사이에 몇 밀리미터(주로 최대 19mm)가 남아 열팽창 및 수축을 허용하여 트랙이 열에 좌굴되거나 추위에 파손되는 것을 방지합니다. 이러한 간격은 안전과 구조적 응력 관리에 매우 중요하며 레일 길이와 온도를 기준으로 계산됩니다.
- 열 관리:주요 기능은 트랙이 휘거나 휘어지지 않고 레일이 고온에서 팽창하고 저온에서 수축할 수 있도록 하는 것입니다.
- 안전 유지 관리:검사관은 탈선을 방지하기 위해 이러한 간격을 점검하여 간격이 너무 작거나(압축/좌굴 발생) 너무 크지 않은지 확인합니다.
- 구조적 실패 예방:간격이 적절하지 않으면 레일이 비틀리거나 구부러지거나 잘못 정렬될 수 있습니다.
레일 조인트 바의 기능은 무엇입니까?
레일 조인트 바(또는 피쉬플레이트)는 두 개의 레일 끝을 연결하여 연속적이고 안정적이며 안전한 트랙을 생성하여 적절한 정렬 및 확장/수축을 가능하게 합니다. 이러한 필수 고강도 금속 구성요소는-구조적 연속성을 보장하고, 휠 하중을 분산시키며, 조인트에 미치는 영향을 최소화하고, 레일 분리를 방지합니다.
- 구조적 연결:두 레일의 끝을 단단히 결합합니다.
- 정렬 유지 관리:매끄럽고 정렬된 트랙 표면을 보장하여 바퀴가 틈새를 지나갈 때 수직 충격을 줄입니다.
- 확장/수축 제어:특히 여름철에 레일의 열팽창 및 수축을 허용하여 굽힘이나 좌굴을 방지합니다.
- 부하 분산:열차의 무게를 조인트 전체에 분산시켜 레일 끝의 손상을 방지합니다.
- 안정성 및 안전성:열차 운행에 필수적인 안전하고 견고하며 안전한 연결을 제공합니다.
레일피시 플레이트 사양
레일 피쉬 플레이트(조인트 바)는 구조적 연속성을 보장하기 위해 레일 끝을 연결하는 특수 강철 부품으로, 표준(4개 또는 6개 구멍) 또는 맞춤형 구성으로 제조됩니다. 이 제품은 UIC, BS 또는 AREMA 표준을 준수하여 압연 또는 단조를 통해 고강도 탄소강(40#, 50#, K54/E54 등의 등급)-으로 생산되며 인장 강도는 일반적으로 550~650MPa이고 연신율은 18% 이상입니다.
레일 피쉬 플레이트의 주요 사양:
- 표준 및 등급: 일반적인 표준에는 UIC 864-4/864-8, BS 47-1 및 AREMA 2007(예: 115RE, 132RE)이 포함됩니다. 재료는 일반적으로 중국 강철 등급 40# 또는 50#을 사용합니다.
- 철도 호환성: 60kg/m, 50kg/m, UIC54, UIC60, BS75R, BS80A, BS90A, BS100A 및 BS113A와 같은 특정 레일 프로파일에 맞게 설계되었습니다.
- 구멍 구성: 가벼운 레일(30kg/m 이하)은 2개의 구멍을 사용하는 반면, 무거운 레일(38kg/m 이상)은 일반적으로 4개 또는 6개의 구멍, 볼트 연결 구성을 특징으로 합니다.
- 기계적 성질: 높은-강도, 인장강도(Rm)가 일반적으로 550~650MPa, 항복강도, 최소 연신율이 18%입니다.
| 기준 | 유형 | 길이/직경 | 무게/재질 | |
| 아르마 2007 | 115RE | 4홀-24" | 17.04Kg | 45# 화학물질 |
| 115RE | 6홀-36" | 25.56Kg | 구성(%): | |
| 132-136RE | 4홀-24" | 17.75Kg | C: 0.42-0.50 | |
| 132-136RE | 6홀-36" | 26.63Kg | 망간: 0.50-0.80 | |
| UIC864 | UIC60 | 4구멍-630/Φ26 | 18.07Kg | 시: 0.17-0.37 |
| UIC60 | 4구멍-600/Φ28 | 17.47Kg | Cr: 0.25 이하 | |
| UIC60 | 4구멍-630/Φ25 | 18.1Kg | P: 0.035 이하 | |
| UIC54 | 4홀 | 14.34Kg | S: 0.035 이하 | |
| UIC54 | 6홀-800 | 19.94Kg | ||
| 학사 47-1 | BS75R | 4홀 | 6.56Kg | |
| BS60A | 4홀 | 5.61Kg | ||
| BS80A | 4홀 | 6.5Kg | ||
| BS90A | 685.8/Φ26 | 13.23Kg | 50# 화학물질 | |
| BS90A | 792.9/Φ26.2 | 15.34Kg | 구성(%): | |
| BS100A | 4홀 | C: 0.62-0.70 | ||
| 90/91파운드 | 4홀 | 18.08Kg | 망간: 0.50-0.80 | |
| 90/91파운드 | 6홀 | 19.9Kg | 시: 0.17-0.37 | |
| 처럼 | 50kg | 4홀 | 14.3Kg | Cr: 0.25 이하 |
| 50kg | 6홀 | 19.5Kg | P: 0.035 이하 | |
| S49 | 4홀 | 9.71Kg | S: 0.035 이하 | |
2008년에 설립된,GNE 레일고품질을 전문으로 하는 철도 부품 분야의 선도적인 글로벌 제조업체이자 공급업체입니다.-레일 피쉬 플레이트(조인트바/스플라이스바) 강력한 생산능력과 글로벌 서비스 역량을 갖추고 있습니다.
당사의 레일 어류 접시 포트폴리오는 UIC, AREMA, BS, DIN 및 GB를 포함한 국제 표준을 준수하며 경전철(8kg-30kg), 중전철(38kg{15}}75kg) 및 크레인 레일(QU70{17}}QU120) 시스템을 포괄합니다. 절연 조인트 바, 벌지 피쉬 플레이트, 타협 레일 조인트 등 다양한 유형을 정확한 사양(4-구멍/6구멍, 24인치/36인치)으로 제공하여 우수한 기계적 성능을 보장합니다. ISO 9001:2015 인증, 자체 검사 센터, SGS 및 BV의 제3자 감사를 통해 엄격한 품질 관리를 유지합니다. 우리의 원스톱 서비스에는 고객의 프로젝트 요구 사항에 맞는 맞춤화, 생산, 포장 및 애프터 서비스 지원이 포함됩니다.
