철도 트랙 시스템에서, 레일 클립은 종종 탄성 레일 클립, 철도 클립이라고합니다. 레일 클립의 기능은 무엇입니까? 탄성 레일 클립의 굽힘 변형을 통해 버클 압력은 트랙에서 작용하여 레일 사이의 안정적인 연결을 효과적으로 보장 할 수 있습니다.
Gnee Rail SuppliesE 레일 클립, SKL 레일 클립, NABLA 유형 레일 클립, KPO 레일 클립및 기타 맞춤형 레일 클립 유형, 필요한 경우 자유롭게저희에게 연락하십시오!

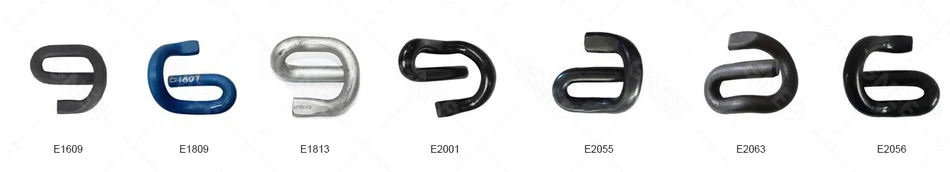

E 레일 탄성 클립을 입력하십시오
| 모델 | 지름 | 재료 | 압력 아래 | HRC | 무게 |
| E1609 | Ø 16mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.43kg/pc |
| E1809 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.61kg/pc |
| E1813 | Ø 18mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.62kg/pc |
| E2001 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| E2009 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| E2039 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| E2007 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| E2055 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| E2056 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| E2063 | Ø 20mm | 60SI2MNA | 950kg보다 크거나 동일합니다 | 44-48 | 0.80kg/pc |
| e - 클립 고정 시스템의 한 단위에 대한 사양 | ||||
| 목 | 수량 | 재료 | 유형 | 주목 |
| e - 클립 | 2 | 60SI2MNA, 60SI2CRA | dia . 16 mm | 경도 : 44-48HRC |
| dia . 18 mm | 발가락 하중 : 직경의 경우 500-700kgf 16mm; DIA.18mm의 경우 750-900KGF; DIA.20mm의 경우 1100-1400KGF | |||
| dia . 20 mm | 피로 수명 : 깨지지 않고 5 백만주기 | |||
| 표준 : DIN17221, BS970, GB/T1222 | ||||
| 어깨 | 2 | QT500-7, QT450-10 | UIC54, UIC60, 50kg 레일, 60kg 레일, | e - 클립의 경도는 44 - 48hrc입니다. E-Clip의 발가락 하중은 500-700kgf (DIA.16mm)입니다. 750-900kGF (DIA.18mm); 1100-1400KGF (DIA.20mm); |
| 레일 패드 | 1 | HDPE, 고무 또는 EVA | BS80LBS, BS100LBS 및 순서대로 크기 | E - 클립의 피로 수명은 DIN17221, BS970, GB/T1222 자격을 갖추지 않고 5 백만주기입니다. |
| 절연체 | 2 | 강화 나일론 66 (PA66) | ||
또한 너트 및 와셔가있는 고 인장 볼트, 레일베이스 (타이) 플레이트, 레일 어깨, 레일 어깨, 철도 나사 및 스파이크, 너트와 와셔, 고무 및 에바 패드, 크레인 레일 및 기타 레일 패스너 파트를 제조합니다.
