레일 타이 플레이트를 올바르게 사용하는 방법은 무엇입니까?

사용하려면레일 타이 플레이트올바르게 레일과 나무 또는 콘크리트 타이 사이에 배치하고 더 긴 단일{0}}어깨 끝이 트랙 바깥쪽(필드 쪽)을 향하도록 합니다. 레일이 제대로 기울어지고 게이지가 유지되는지 확인하면서 지정된 구멍을 통해 스파이크를 사용하여 플레이트를 타이에 고정합니다. 타이 플레이트의 주요 기능은 하중을 분산시키고, 타이를 보호하며, 레일을 올바른 거리(게이지)로 유지하는 것입니다.

설치 단계

• 결속판 위치 지정:긴 끝(해당되는 경우 싱글 숄더)이 바깥쪽을 향하고 짧은 끝(게이지 끝)이 트랙 내부를 향하도록 타이 플레이트를 타이 위에 놓습니다. 플레이트는 타이 중앙에 위치해야 합니다.

• 레일을 앉히세요:레일을 타이 플레이트에 놓습니다. 플레이트는 레일이 놓일 수 있는 올바른 각도("기울기")를 제공하도록 설계되어 안정성과 마모에 도움이 됩니다.

• 플레이트를 고정합니다:스파이크 해머를 사용하여 타이 플레이트의 구멍을 통해 타이 안으로 스파이크를 박아 플레이트와 레일을 모두 고정합니다. 스파이크가 움직이지 않도록 똑바로 안전하게 박혀 있는지 확인하십시오.

• 확인하고 조정하세요:패스너를 설치한 후 레일이 타이 플레이트에 편평하게 안착되었는지, 두 레일 사이의 거리(게이지)가 올바른지 확인하십시오.

• 최종 확인:성능과 안전성을 저하시킬 수 있는 마모, 균열 또는 느슨한 스파이크의 징후가 있는지 트랙을 정기적으로 검사하십시오.

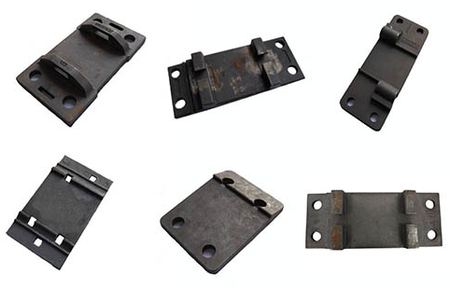

레일 베이스 플레이트 또는 밑창 플레이트라고도 불리는 레일 타이 플레이트는 크레인 레일 또는 트랙 지지 시스템의 철도 건설의 주요 구성 요소입니다. 레일 타이 플레이트는 레일을 지지할 뿐만 아니라 전체 레일 고정 시스템을 고정하는 데에도 사용됩니다. 항상 함께 작동합니다.앵커 볼트또는스파이크레일 트랙의 하중을 지탱하고 하중의 일부를 침목에 전달함으로써 수직 정렬을 보장하고 레일 라인 시스템에 맞는 올바른 게이지로 레일을 고정할 수 있는 평평하고 매끄러운 정지 표면을 사용합니다.

GNE 레일주조(용접 또는 가공 유형) 또는 단조 또는 압연으로 레일 타이 플레이트를 생산할 수 있으며 다양한 레일 섹션에 적용 가능합니다. 주철은 고객 요구 사항에 따라 용접 또는 가공 유형이 될 수 있습니다. 당사의 레일 타이 플레이트는 하중 및 레일 표준(예: UIC 60, UIC 54, RN 45, 90 A 등)에 따라 목재, 강철 또는 콘크리트 침목의 다양한 레일 섹션(예: UIC 60, UIC 54, RN 45, 90 A 등)에 맞게 제작할 수 있습니다. 어쨌든 우리는 전체 크기 및 가공 기술을 포함한 기타 기술 사양을 갖춘 고객의 도면에 따라 다른 유형의 레일 밑판 또는 타이 플레이트를 생산할 수 있습니다.
