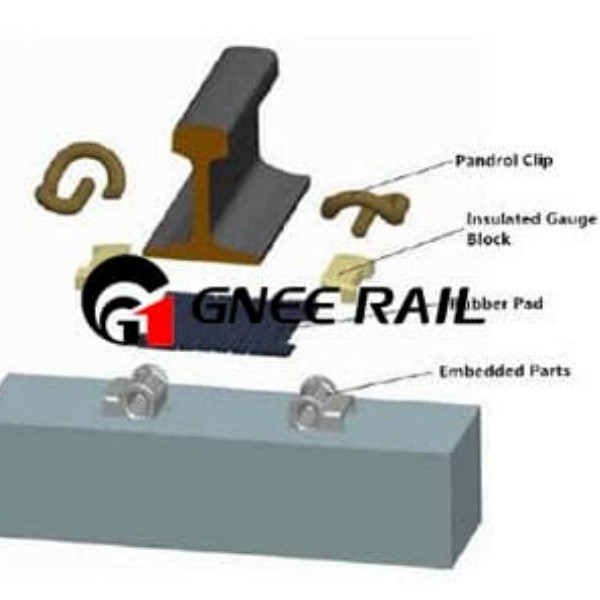

소재 비교: 고무, EVA, 폴리우레탄
세 가지 일반적인 패드 재료는 주로 탄성 계수와 노화 저항이 다르며 선택에 따라 트랙 동작과 유지 관리 간격이 모두 결정됩니다. 고무 패드는 약 0.8-1.5 MPa의 가장 낮은 탄성 계수를 가지며, 최고의 탄성 회복력을 제공하고 고주파 진동을 가장 효과적으로 흡수합니다.- 천연 고무 패드는 UV 및 산소 환경에서 약 5{13}}8년 안에 수명이 다하는 반면, 네오프렌으로 변형된 화합물은 10년 이상 지속됩니다. EVA 패드는 약 1.2-2.0 MPa에 위치하며 약 -40도에서 60도 사이의 안정적인 동작과 12-15년의 노화 저항성을 갖습니다. 폴리우레탄 패드는 가장 높은 모듈러스(약 2.5-4.0 MPa)를 가지며, 최고의 내하력과 가장 긴 수명을 가지며, 극성이 강한 분자 사슬이 UV 및 화학적 공격에 저항하기 때문에 열악한 환경에서 20년을 초과합니다.
| 재산 | 고무 | 에바 | 폴리우레탄 |
|---|---|---|---|
| 탄성률(MPa) | 0.8-1.5 | 1.2-2.0 | 2.5-4.0 |
| 고주파-진동 감쇠 | 최상의 | 좋은 | 보통의 |
| 노후화 저항 | 5~8년(자연); 10+년(수정됨) | 12~15세 | 20+년 |
| 저온-안정성 | 저온-등급 화합물에 적합 | -40도까지 안정적 | 수정된 체인에 적합 |
| 하중-지지력 | 보통의 | 좋은 | 최상의 |

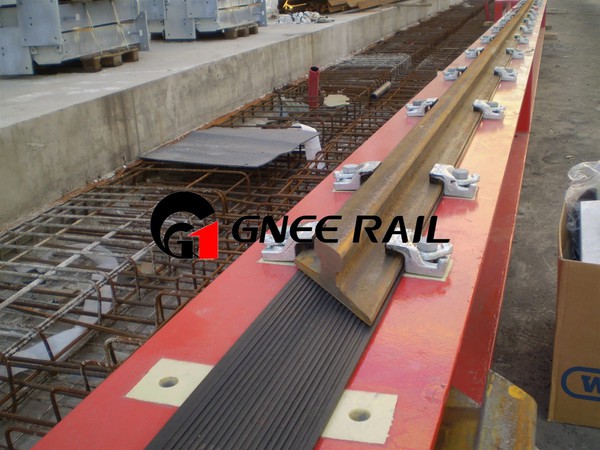

강성, 수직 변위 및 동적 하중
패드의 강성과 하중을 받는 트랙의 수직 변위는 반비례 관계에 있습니다. 패드가 너무 부드러우면 레일이 각 바퀴 아래로 너무 멀리 이동합니다. 진동은 잘 완충되고 순간적인 휠-레일 충격은 감소하지만 변위가 크면 레일의 수직 진폭이 증가하고 부드러움이 저하되며 수년에 걸쳐 지지되지 않는 침목이 발생하고 밸러스트 탬핑 밀도가 손실됩니다. 패드가 너무 강하면 수직 변위가 작아 형상이 안정되지만, 완충력이 약해 동적 휠{3}}레일 하중이 증가하여 레일과 휠의 마모가 가속화되고 침목과 밸러스트가 부딪히게 됩니다. 선택 규칙은 패드 강성을 라인에 일치시키는 것입니다. 가벼운 차축 하중과 고속을 갖춘 고속-레일에는 약 15-25 kN/mm의 중간 강성이 필요합니다. 차축 하중이 높은 중량물 운반 레일은 변위를 제어하고 과도한 선로 변형을 방지하기 위해 25-35kN/mm가 필요합니다. 기존 철도는 완충 효과를 우선시하기 위해 10-20kN/mm를 사용할 수 있습니다.
고속-라인의 평탄도 및 두께 공차
고속-라인은 일반 라인에 필요하지 않은 공차(평탄도 편차 0.1mm/m 이내, 두께 편차 약 ±0.2mm 이내)로 패드를 유지합니다. 그 이유는 속도에 따른 휠{4}}레일 시스템의 민감도 때문입니다. 평평하지 않은 패드는 레일 지지대에 작은 높이 차이를 발생시켜 모든 침목에 주기적인 휠-레일 충격을 발생시키고 선로 진동 장애를 유발합니다. 단면에 따라 두께가 달라지는 패드는 지지 강성을 고르게 만들어 레일이 하중을 받을 때 비동기적으로 편향되고 휠셋에 동적 하중을 추가하며 휠-레일 마모를 악화시킵니다. 동일한 허용 오차는 패드, 레일 및 침목 사이의 꼭 맞는 끼워맞춤을 보장하여 국부적 응력을 집중시키고 조기 고장을 시작하는 간격을 방지합니다.
저온-성능 및 재료 솔루션
약 -20도 이하의 패드에는 탄성 저하, 취성 증가, 치수 수축이라는 세 가지 문제가 발생합니다. 탄성 저하로 인해 완충 능력이 감소하고 휠{4}}레일 동적 부하가 증가합니다. 부서지기 쉬우면 진동과 충격으로 인해 패드가 갈라집니다. 치수 수축으로 인해 패드와 침목 사이에 틈이 생기고 지지대가 불안정해집니다. 재료 수정 사항은 구체적입니다. 고무 패드의 경우 천연 고무 일부를 내한성-니트릴 또는 실리콘 고무로 교체하고 유리 전이 온도를 낮추는 가소제를 추가합니다. EVA의 경우 비닐 아세테이트 함량을 높이거나 엘라스토머 개질제를 추가하여 저온-유연성을 향상시킵니다. 폴리우레탄의 경우 폴리에테르 폴리올과 같은 유연한 세그먼트를 분자 사슬에 도입하고 부동액 및 항산화제를 추가-합니다. 저온-내열성 표면 코팅은 패드를 더욱 보호하고 추운 지역에서도 수명을 연장합니다.
노후화, 고장 및 교체 결정
오래된 패드가 폭포를 일으켰습니다. 선로 구조에서 손실된 탄성으로 인해 휠-레일 하중이 침목과 밸러스트로 직접 전달되어 침목 균열 및 밸러스트 입자 분쇄가 증가합니다. 패드가 단단해지거나 손상되면 레일 지지대가 고르지 않게 되어 트랙 형상이 왜곡되고 레일 손상 위험이 높아집니다. 열차 운행 시 쿠션이 감소하면 동적 부하가 증가하고 열차 진동이 강화되며 승차감이 감소하고 보기 구성품의 마모가 가속화됩니다. 교체 결정에는 시각적 및 측정된 기준이 모두 사용됩니다. 즉, 패드에 명백한 균열, 경화, 10% 이상의 두께 손실 또는 가장자리가 부러지거나 분리된 경우 즉시 교체하십시오. 낙하해머 시험 결과 충격흡수율이 초기값의 60% 이하로 나타나거나, 현장에서 측정한 패드 강성이 설계값에서 30% 이상 벗어나면 일괄교체를 시작한다.
일반적인 오해
더 부드러운 패드가 더 부드러운 승차감을 제공한다고 널리 알려져 있습니다. 실제로 지나치게 부드러운 패드는 -매끄러움과 밸러스트 베드를 손상시키는 큰 레일 변위를 생성하므로 가장 부드러운 것이 아니라 라인에 맞는 강성이 최적입니다. 또 다른 오해는 패드 노화가 눈에 보인다는 것입니다. 경화 및 강성 변화는 눈에 보이는 균열이 거의 없이 진행될 수 있으므로 드롭 해머 및 강성 검사가 검사의 일부입니다. 마지막으로, 물질적 생명 수치는 때때로 환경 없이 인용되기도 합니다. 고무, EVA 및 폴리우레탄의 내노화성은 라인의 실제 기후, 부하 및 유지 관리에만 의미가 있습니다.
자주 묻는 질문
Q: 트랙패드의 탄성 매칭이란 무엇입니까?A: 레일 변위, 동적 휠-레일 하중 및 댐핑이 차축 하중 및 라인 속도에 대해 균형을 이루도록 패드 강성과 재료를 의도적으로 선택합니다.
Q: 패드가 너무 딱딱하면 어떻게 되나요?A: 수직 변위가 감소하고 형상이 안정적이지만 버퍼링이 약하고 동적 휠{0}}레일 하중이 증가하여 레일, 휠, 침목 및 밸러스트의 마모가 가속화됩니다.
Q: 고속 라인에서는 어떤 강성이-사용되나요?A: 약 15-25 kN/mm로, 고속 열차의 경축 하중과 고속에 대한 변위와 동적 하중의 균형을 맞추기 위해 선택되었습니다.
Q: 패드를 교체해야 하는 시기를 어떻게 알 수 있나요?A: 시각적 징후는 균열, 경화, 10% 이상의 두께 손실 및 깨진 모서리입니다. 측정된 징후는 충격 흡수율이 초기 값의 60% 미만이거나 -설계 대비 30%가 넘는 현장 강성 편차입니다.
Q: 어떤 패드 소재가 가장 오래 지속되나요?A: 폴리우레탄은 열악한 환경에서 20년 이상의 노화 저항성을 갖고 있으며, 변형되지 않는 한 EVA는 12~15년, 천연 고무는 5~8년이 걸립니다.
