E형 레일 탄성 클립 가장 가혹한 작업 조건에서 확실하고 내구성 있는 선로 정렬을 제공하여 철도 선로의 수명을 연장하는 데 사용되는 철도 고정 시스템의 일반적인 선로 고정 장치 중 하나입니다. 일반적으로 레일 탄성 클립은 직경 18mm ~ 23mm의 단조 스프링 강철로 만들어지며, 레일 클립의 주요 기능은 철도 침목과 강철 레일을 함께 고정하는 것입니다. 레일 클립은 레일이 움직이거나 구부러지거나 휘어지는 것을 방지하는 가장 좋은 방법 중 하나로 간주됩니다.
E 레일 탄성 클립의 조립 오류는 무엇입니까?
E-클립 조립 오류는 주로 잘못된 삽입 깊이(과다{1}}삽입) 및 위치 지정(잘못된 위치)과 관련되어 응력 집중, 피로 및 고장을 유발합니다. 일반적인 문제로는 과도한 발가락 하중, 접촉점 변경, 레일 주름으로 인한 공진, 부적절한 간격 등이 있으며, 모두 특히 내부/게이지-측 위치에서 클립의 중요한 발가락 하중과 구조적 무결성을 손상시킵니다.
솔루션 및 모범 사례:
- 지정된 처짐(예: 10-12mm)과 간격(3-9mm)을 유지합니다.
- 클립이 올바르게 장착되고 정렬되었는지 확인하십시오.
- 연삭을 통해 레일 주름을 즉시 해결하십시오.
- 적절한 도구를 사용하고 구성 요소가 완전하고 손상되지 않았는지 확인하십시오.
레일 체결 시스템에 전자{0}}클립 적용

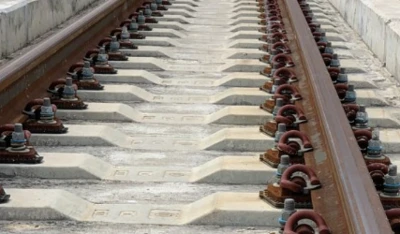

전자{0}}철도 클립(탄성 레일 클립)은 레일을 침목에 안전하게 접착하고, 수직/수평 이동을 방지하고, 게이지를 유지하고, 진동을 흡수하기 위한 레일 고정 시스템에서 매우 중요합니다. 스프링 강 설계는 트랙 무결성을 위해 높은 조임력(토우 하중)을 제공하며, 내구성 있고 안정적이며 설치 및 유지 관리를 단순화하는 볼트 없는 연결을 위해 밸러스트 및 비 밸러스트 트랙에서 전 세계적으로 사용됩니다.
| 포함된 항목 | 수량 | 재료 | 크기 | 주목 |
|---|---|---|---|---|
| E클립 | 2 | 60Si2MnA, 60Si2CrA | 직경. 16mm, 18mm 또는 20mm(E1809, E2006,E2007,E2009 등 | 경도: 44-48HRC |
| 발가락 하중: Dia.16mm: 500-700kgf; 직경 18mm:750-900kgf; 직경 20mm:1100-1400kgf | ||||
| 피로 수명: 파손 없이 5백만 주기 | ||||
| 표준: DIN17221, BS970, GB/T1222 | ||||
| 어깨 | 2 | QT500-7, QT450-10 | UIC54, UIC60, 115RE, BS80lbs, BS100lbs, 50kg 레일, 60kg 레일 등의 경우 | 참고: E-클립의 경도는 44-48HRC입니다. E-클립의 발가락 하중은 500-700kgf(Dia.16mm)입니다. 750-900kgf(직경 18mm); 1100-1400kgf(직경 20mm); E-클립의 피로 수명은 DIN17221, BS970, GB/T1222 인증 E-클립을 파손하지 않고 5백만 주기입니다. |
| 레일 패드 | 1 | HDPE, 고무 또는 EVA | ||
| 절연체 | 2 | 강화 나일론 66(PA66) |
GNEE RAIL은 최적의 품질을 갖춘 광범위한 레일 클립을 제공합니다. 이러한 레일 클립은 높은 정밀도로 설계되었으며 프리미엄 등급 스프링 강철로 구성되었습니다. GNEE는 18년 이상의 레일 클립 생산 경험을 바탕으로 중국에서 가장 크고 가장 경쟁력 있는 레일 클립 생산 기지가 되었으며, 전국적으로 대규모 및 중간 규모의 철도 프로젝트를 입찰할 수 있는 자격을 갖추고 있습니다. 또한 레일 클립은 고객의 요구 사항에 따라 맞춤 설정할 수 있습니다.
