60KG 레일 고무 패드 번호

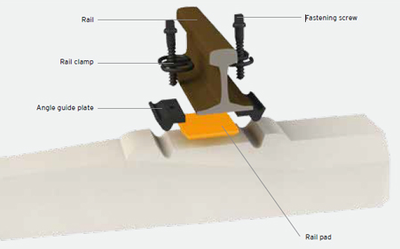

A레일 패드레일 고무판이라고도 불리는 는 레일 결속판과 레일 발판 사이에 탄성 폴리우레탄 매트를 사용하여 제작되었으며, 철제 레일과 침목 사이에 삽입되어 침목 상판의 마모 및 충격을 방지합니다. 정의된 강성은 밸러스트 상부 구조의 탄성을 증가시키고 레일 시스템의 충격과 진동을 줄이는 데 사용됩니다.
60kg 레일 고무 패드의 경우 일반 모델 번호는 종종 레일 중량과 패드 치수(예: 두께/너비)를 나타냅니다. 예를 들면 다음과 같습니다.60-10-17또는60-12-17(60kg 레일, 10/12mm 두께, 17mm 너비) 및 다음과 같은 특정 인도 철도(RDSO) 도면RT-4159, RT-3711, 또는RT-5156/5163특정 선로 설계 및 침목 유형(UIC 60, 콘크리트 등)에 따라 사용됩니다.
선택의 주요 요소:
- 레일 무게: 60kg/m(또는 60kg).
- 침목 유형: 콘크리트 또는 기타 침목(예: PSC).
- 표준: UIC 60, AREMA, TB/T 또는 특정 국가 표준(인도의 RDSO).
- 패드 유형: 더 나은 그립감/절연을 위한 홈이 있는 고무 밑창 플레이트(GRSP) 또는 일반 고무 패드.
GNE 레일에서는 강성 요구 사항과 다양한 적용 분야를 위한 다양한 고성능 탄성 레일 패드를 개발했습니다. -트램부터 표준 궤간 철도, 중량물 운송 라인, 특히 HDPE/EVA/고무 재질의 E-타입 레일 고정 시스템과 SKL 타입 레일 고정 시스템용 제품은 각각 다음과 같은 특성을 갖습니다.
다음은 고무 레일 패드 매개변수입니다:
HDPE:
| 기술적인 매개변수 | 단위 | 기술 요구 사항 | 값 |
|---|---|---|---|
| 밀도h | g/cm3 | 0.95-0.98 | 0.95 |
| 인장강도 | Mpa | 19 | 19 |
| 연장 | % | >80 | 150 |
| 녹는점 | 도 | 170-190 | 190 |
| 절연저항 | Ω | 1×1010 이상 | 3.5 ×1010 |
| 경도 | A | 98 이상 | 98(A) |
EVA: 폴리에틸렌 80%, 비닐아세테이트 20%:
| 기술적인 매개변수 | 단위 | 기술 요구 사항 | 값 |
|---|---|---|---|
| 밀도h | g/cm3 | 0.95-0.98 | 0.95 |
| 인장강도 | Mpa | 19 | 16 |
| 연장 | % | >500 | 550 |
| 녹는점 | 도 | 170-190 | 170 |
| 절연저항 | Ω | 1×1010 이상 | 5.5 ×1010 |
| 경도 | A | 90 이상 | 92(A) |
고무:
| 기술적인 매개변수 | 단위 | 값 |
|---|---|---|
| 단단함 | KN | 90-130 |
| 경도 쇼어 A | 도 | 72-80도 |
| 전자 저항 | Ω | 106보다 크거나 같음 |
| 노화 전 인장 강도 | Mpa | h 12.5 이상 |
| 노화 전 신장 | % | 250 이상 |
콘크리트 침목용 고무 레일 패드
| 재료: | 고무 |
| 기준: | 결핵/T2626-95 |
| 애플리케이션: | 43kg/m, 50kg/m, 60kg/m, 75kg/m 레일 |
| 모델: | 43-7-7, 43-10-7, 50-7-9, 50-10-9, 60-10-17, 60-12-17 |
| 작동 온도: | -50~70도 |
| 자격증: | ISO9001:2008 |
| 참고: | 깨끗하고 통풍이 잘되는 곳에 보관해야 합니다. 직사광선 아래에 두지 말고, 열원 및 화학 시약을 가까이 두지 마십시오. 기름, 유기용제, 기타 화학물질을 만지지 마십시오. |
당사의 EVA/HDPE/고무 레일 패드는 탄력성이 뛰어나 레일 UIC54, UIC60, BS80lbs, BS100lbs와 같은 레일 유형과 주문한 크기에 적용됩니다. 패드는 고객의 요구 사항에 따라 다양한 디자인으로 홈이 있거나 없이 맞춤 제작될 수 있습니다.
