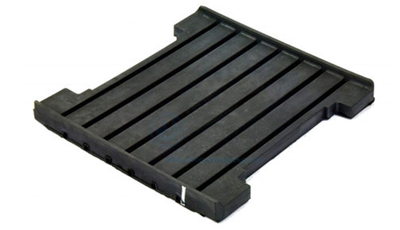

홈이 있는 고무 패드 사양
레일 패드, 레일 결착판과 레일 발판 사이에 탄성 폴리우레탄으로 제작된 레일고무판으로 철제레일과 침목 사이에 개재되어 마찰과 충격을 줄여줍니다. 레일 패드는 스크류 스파이크 또는 레일 볼트를 통해 침목 타이에 고정 시스템 내에 고정됩니다.
홈이 있는 고무 패드사양은 응용 분야(예: 철도, 작업대)에 따라 다르지만 일반적으로 재료(고무, EVA, TPEE), 경도(Shore A 또는 HRC), 인장 강도, 신율, 작동 온도 범위 및 특정 치수/두께에 초점을 맞춰 진동 감쇠 및 내구성을 보장하며, 강성을 높이기 위해 나일론이나 강철과 같은 내부 보강재를 사용하는 경우도 많습니다.
Key parameters include Shore Hardness (90-95A for EVA, 50-70HRC for heavy duty), Elongation (>250%), 인장 강도(약 16 N/mm²) 및 온도 내성(-40도 ~ +70도 이상).
홈이 있는 고무판의 주요 사양 카테고리
재료 구성:
- 고무 화합물: 천연/합성고무 혼합, 네오프렌, EPDM.
| 고무 레일 패드 | ||
| 기술적인 매개변수 | 단위 | 값 |
| 단단함 | KN | 90-130 |
| 경도 쇼어 A | 도 | 72-80도 |
| 전자 저항 | Ω | 106보다 크거나 같음 |
| 노화 전 인장 강도 | Mpa | 12.5 이상 |
| 노화 전 신장 | % | 250 이상 |
- 폴리머: EVA(Ethylene{0}}Vinyl Acetate) 공중합체는 탄성이 뛰어난 레일 패드에 널리 사용됩니다.
| EVA: 폴리에틸렌 80%, 비닐 아세테이트 20%. | |||
| 기술적인 매개변수 | 단위 | 기술 요구 사항 | 값 |
| 밀도 | g/cm3 | 0.95-0.98 | 0.95 |
| 인장강도 | Mpa | 15 이상 | 16 |
| 연장 | % | >500 | 550 |
| 녹는점 | 도 | 170-190 | 170 |
| 절연저항 | Ω | 1×1010 이상 | 5.0 ×1010 |
| 경도 | A | 90 이상 | 92(A) |
- 보강: 특히 철도 응용 분야에서 강성을 강화하기 위한 나일론 코드 또는 얇은 강판.
물리적 특성:
- 해안 경도: 범위는 90-95 Shore A(EVA의 경우)부터 50-70 HRC(더 튼튼한 고무의 경우)까지이며 강성에 영향을 줍니다.
- 인장강도: EVA의 경우 최소값은 약 16N/mm²(또는 16MPa)입니다.
- 파단시 신장: Typically >250%로 신축성이 좋습니다.
- 압축 응력: 일부 재질의 경우 최대 10N/mm² 정도가 권장됩니다.
성능 및 내구성:
작동 온도: 재료에 따라 넓은 범위(예: -25도 ~ +75도(EVA) 또는 -40도 ~ +230도(무거운 고무)).
진동 감쇠: 특정강성(탄성)으로 충격과 소음을 감소시키도록 설계되었습니다.
저항: 전기저항성(절연용), 내수침성.
치수 및 디자인:
- 두께: 매우 다양합니다(예: 레일 패드의 경우 6mm, 10mm).
- 그루브: 특정 레일/부품 접촉 및 배수를 위해 설계된 패턴 및 깊이입니다.
- 표준: UIC, AREMA 또는 특정 철도 표준(예: IRS-T-55)을 준수합니다.
GNE 레일가공, 사출, 고무 정제, 황화, 성형 및 검사 등을 위한 130sets 기계의 레일 패드 생산 라인을 갖추고 있습니다. 우리는 설계, 생산 및 검사를 담당하는 자체 레일 패드 개발 엔지니어를 보유하고 있으며 연간 생산 능력은 최대 2000,000개에 달합니다.
다른 철도 고무 패드와 비교하여 당사 제품의 수명은 최대 3배 더 깁니다. 테스트 결과, 80톤 이상의 압력에서도 당사 제품이 변형되지 않고 안정적으로 유지될 수 있음이 입증되었습니다. 첨단-기술 생산 기술을 사용하여 당사의 철도 고무 패드는 좋은 고무를 주원료로 선택하고 신중하게 개발하고 과학적인 공식으로 제조합니다. 이는 철도 속도와 환경 보호 요구 사항에 완전히 부합하므로 기관차 운송 능력을 향상시키는 데 사용할 수 있습니다.
