팬드롤 E형 탄성클립
A Pandrol E 유형 탄성 클립강철 레일을 침목 또는 결속판에 단단히 고정하는 탄력 있는 스프링-철도 고정 장치입니다. 스프링처럼 작용하여 레일을 제자리에 유지하고 지나가는 열차의 힘을 흡수하기 위해 지속적인 하향 압력을 가합니다. 이 클립은 다용도성 때문에 전 세계적으로 콘크리트 및 목재 침목에 널리 사용되며 연속 용접 레일의 응력을 견디도록 설계되었습니다.

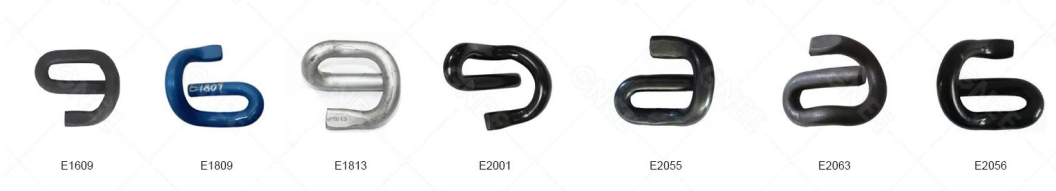

E 클립 패스너의 유형 및 사양
e1809 도면의 레일 클립
| 목 | E 클립 패스너 | |||
| 화학 성분 | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| C:0.56~0.64, Mn:060~0.90, Si:1.50~2.00, Cr: 0.35 이하, P: 0.03 이하, S: 0.03 이하 | C:0.56-0.64, Mn:0.40-0.70, Si:1.40-1.80, Cr:0.70-1.00 P: 0.03 이하, S: 0.03 이하 |
C:0.52-0.60, Mn:0.60-0.90, Si:1.50-2.00, Cr: 0.35 이하 P: 0.03 이하, S: 0.03 이하 |
C:0.35~0.42, Mn:0.50~0.80, Si:1.50~1.80, P: 0.03 이하, S: 0.03 이하 | |
| 경도 | 44-48HRC | |||
| 피로생활 | 깨지지 않고 3-5백만 주기 | |||
| 표면 | 일반 기름칠, 산소 검정, 아연 도금, 용융 아연 도금, Dacro 코팅, 컬러 페인팅 | |||
| 기준 | UIC, AREMA, BS, RDSO, DIN, JIS, ISCR, VALEC, GOSTR- EASC, GB/T 또는 기타 요구 사항 | |||
| 패키지 | 이동 가방, 팔레트 | |||
| 배달 | 주문에 따라 다름 | |||
팬드롤 E클립 적용
Pandrol E{0}}클립은 밸러스트 선로, 스위치, 목재 및 콘크리트 침목의 교차점과 같은 응용 분야에 전 세계적으로 사용되는 다용도 철도 고정 시스템입니다. 이는 레일을 고정하고, 충격을 흡수하고, 압력을 분산시켜 유지 관리를 최소화하면서 선로 안전성과 수명을 연장하도록 설계된 비나사산형-자체 장력 조절 시스템입니다.
주요 애플리케이션
- 밸러스트 트랙: E-클립은 모든 유형의 밸러스트 트랙에 적합하므로 일반 철도 인프라에 일반적으로 선택됩니다.
- 스위치 및 교차점: 견고한 고정이 필요한 철도 네트워크의 중요한 구성 요소인 스위치 및 교차점에 사용됩니다.
- 운송 및 화물 적용 분야: E-Clip SRS(Single Resilient System) 변형은 소음과 진동 감소가 우선순위인 운송 및 화물 적용 분야를 위해 특별히 설계되었습니다.
OEM 및 OBM 제조업체로서,GNE 레일W 텐션 클램프, e-클립, 패스트-클립, SKL 텐션 클램프, 나블라 블레이드 등 국제적으로 널리 사용되는 다양한 유형의 레일 클립을 생산할 수 있을 뿐만 아니라 고객의 특정 요구 사항에 맞는 제품을 맞춤 제작할 수도 있습니다.
| 이름 | 레일 클립 | |||
| 유형 | E 클립(e1809, e2006,e2007,e2009 등) | |||
| Skl 클립(skl1,skl3,skl12,skl14) | ||||
| 또는 고객의 도면에 따른 유형 | ||||
| 재료 | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| 화학성분(%) | C:0.56~0.64, Mn:0.60~0.90, Si:1.60~2.00, Cr: 0.35 이하, P: 0.03 이하, S: 0.03 이하 | C:0.56~0.64, Mn:0.40~0.70, Si:1.40~1.80,Cr:0.70~1.00 P: 0.03 이하, S: 0.03 이하 | C:0.52~0.60, Mn:0.60~0.90, Si:1.50~2.00,Cr:0.35이하 P:0.03이하, S:0.03이하 | C:0.35~0.42, Mn:0.50~0.80, Si:1.50~1.80, P: 0.03 이하, S: 0.03 이하 |
| 경도 | e 클립의 경우: 44-48HRC | |||
| Skl 클립의 경우: 42-47HRC | ||||
| 피로생활 | Dia.18의 경우 파손 없이 3백만 주기입니다. | |||
| Dia.20의 경우 파손 없이 5백만 주기입니다. | ||||
| 표면 | 일반 (기름칠), 산화물 검정, 컬러 페인팅, HDG, 아연 도금... | |||
| 표준은 다음을 의미합니다. | DIN17221, BS970, GB/T1222 | |||
