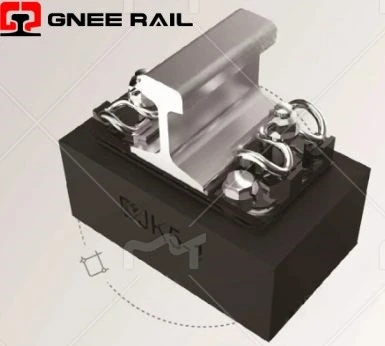

DJK5-1 메트로 체결 시스템

DJK5-1 레일 고정 시스템은 탄성 분리형 고정 솔루션으로서 도시 철도 운송 및 철도 조차장 응용 분야에서 중요한 역할을 합니다. 구조 설계, 성능 이점 및 실제 적용을 통해 목표 엔지니어링 솔루션과 전문적인 실행이 입증됩니다.

구조적으로 각 구성 요소는 특수한 기능과 재료 선택을 특징으로 합니다.

아연 도금 표면 처리된 고품질 35 탄소강으로 제조된 T-볼트는 게이지 플레이트의 원형 구멍과 정밀하게 맞물리는 고유한 T-헤드 디자인을 통합하여 진동으로 인한 정렬 불량-을 효과적으로 방지합니다.

패스너 어셈블리는 너트와 열처리된 65Mn 강철로 만든 평와셔를 결합하여 향상된 탄성 특성을 제공하여 연결 안정성을 향상시킵니다.

코어 하중-지지 요소 역할을 하는 스프링 클립은 담금질 및 중온 템퍼링을 통해 처리된 60Si2Mn 스프링 강을 활용하여 최적의 탄성과 피로 저항을 달성합니다. 유형 A(9mm 편향의 8kN 조임력) 및 유형 B(8mm 편향의 9kN 조임력) 변형으로 제공되는 이 클립은 일관된 클램핑 성능을 유지하면서 다양한 레일 섹션을 수용합니다.

정밀한 게이지 조정(±12mm)

게이지 블록(두께 1mm 단위)을 왼쪽/오른쪽 조합 옵션으로 교체하여 건설 및 운영 중 트랙 변화를 수용함으로써 달성됩니다.

최적의 진동 감쇠(90-120kN/mm 정적 강성)

진동/충격을 흡수하고 노반/침목 손상을 최소화하며 선로 사용 수명을 연장하는 동시에 효율적인 하중 전달을 보장합니다.

우수한 내환경성

• 금속 부품: 480-시간 염수 분무 테스트(적색 녹 방지 표준).
• 고무 구성 요소: -40도에서 +60도까지 안정적인 성능을 제공하며 다양한 기후에 적합합니다.

레일 야드(50kg/m 레일)

다음 분야에서 저속-/고빈도{1}} 작동을 위해 설계되었습니다.

• 유지보수 창고
• 주차 점검 구역
• 기차 세척 라인

특징:안정적인 클램핑력(8-9kN)과 들림 방지 앵커(60kN 이상)로 세로 방향 충격 저항이 높아 반복 하중을 견딜 수 있습니다.


밸러스트 트랙 섹션

일반적인 응용 분야:

• 기지 접근 트랙
• 테스트 라인 밸러스트 베드

장점:±12mm 게이지 조정 기능과 레벨링 심은 트랙의 불규칙성을 보상하여 덜 정밀한 기초에서도 정렬 안정성을 보장합니다.

지금 연락하세요

GNEE RAIL은 철도 고정 시스템의 연구, 개발 및 제조에 중점을 두고 국제 EN, ISO 및 기타 품질 표준을 엄격하게 준수하는 스프링 클립, 볼트, 개스킷 등과 같은 광범위한 패스너 제품을 제공합니다. 15년의 업계 경험을 바탕으로 전 세계 여러 국가의 철도 프로젝트에 안정적이고 신뢰할 수 있는 고정 솔루션을 제공했으며 고객 요구에 따라 다양한 사양의 제품을 맞춤화하여 다양한 유형의 침목과 완벽하게 일치하도록 할 수 있습니다. 우리는 원자재 조달부터 완제품 배송까지 전-프로세스 품질 검사를 구현하고, 소규모 배치 시험 주문부터 대규모 공급까지-지원하며 적시 납품 및 서비스에 대한 신속한 대응을 수행합니다. 우리는 귀하의 신뢰할 수 있는 철도 안전 파트너입니다.
