Gnee Steel (Tianjin) Co., Ltd.는 중국의 60kg/m 레일용 Type II 클립 고정 시스템의 가장 신뢰할 수 있는 제조업체 및 공급업체 중 하나이며 저렴한 가격으로 맞춤형 서비스도 지원합니다. 저희 공장에서 중국산 60kg/m 레일용 저렴한 Type II 클립 고정 시스템을 구입해 보세요.
Type II 클립 고정 시스템이란 무엇입니까?
그만큼유형 II 클립 고정 시스템중국에서는 탄성-바 유형 II 고정 장치로 알려진 이 고정 장치는 레일 발을 침목에 단단히 누르고 게이지를 고정하며 침목에 대한 레일의 수직, 측면 및 세로 움직임을 제한하는 데 사용되는 볼트 체결식 레일 고정 장치입니다. 이것은 갓길이 있는 프리스트레스트 콘크리트 침목에 연속 용접 궤도로 부설된 60kg/m(CHN60) 레일용으로 설계되었습니다.
각 탄성 막대는 나사 스파이크 또는 침목에 끼워진 볼트에 의해 아래로 눌러져 Type II 시스템을 볼트 연결 구성으로 만듭니다. 이는 클립이 절연 게이지 블록에 의해 고정되고 볼트가 사용되지 않는 동일한 표준 제품군의 볼트 없는 유형 III 체결과 구별됩니다. 유형 II의 볼트 배열은 유지보수 담당자에게 모든 레일 시트에 직접적이고 검증 가능한 클램핑 힘을 제공하고 개별 구성요소의 부분 교체를 단순화합니다.
시스템 구성
아래 표에는 TB/T 3065 어셈블리 정의에 따른 일반적인 구성의 레일 시트 1개(침목 1개에 레일 1개)의 구성 요소가 나열되어 있습니다.

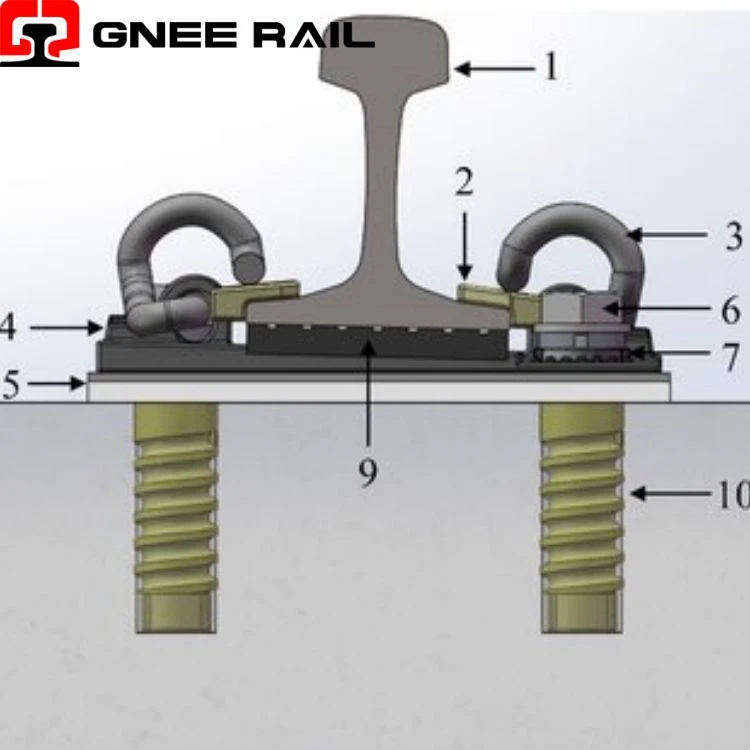

유형 II 클립 고정 시스템: 탄성 바, 게이지 배플, 게이지 플레이트 시트 및 어깨형 콘크리트 침목의 고무 레일 패드.
| 요소 | 수량 | 재질 / 유형 | 기능 |
|---|---|---|---|
| II형 탄성바 | 2 | 60Si2MnA 스프링 강(표준에 따른 일반) | 레일 풋을 누릅니다. 발가락 하중과 탄성 편향을 공급합니다. |
| 게이지 배플 | 2 | 연성철 QT450-10(표준당 일반) | 레일 풋을 측면으로 찾습니다. 숫자 선택으로 게이지 조정 |
| 게이지 플레이트 시트 | 2 | 나일론 PA66(표준당 일반) | 침대 어깨에 배플을 장착합니다. 전기 절연을 제공합니다 |
| 고무 레일 패드 | 1 | 고무, 두께 약 10mm | 수직 탄성과 감쇠를 제공합니다. 철도 하중을 분산시킵니다. |
| 스크류 스파이크 또는 볼트, 너트 및 평와셔 포함 | 2세트 | 강철(표준에 따른 일반) | 탄성바를 클램프하여 시스템을 침목에 고정합니다. |
기술적인 매개변수
아래 값은 Type II 시스템에 대한 산업 기술 참고 자료에 인용된 일반적인 설계 수치입니다.
| 매개변수 | 전형적인 가치/비고 |
|---|---|
| 적용 레일 | 60kg/m(CHN60) 레일; 연속 용접 트랙 선호 |
| 자는 사람 | 어깨가 있는 프리스트레스트 콘크리트 침목 |
| 체결방식 | 볼트 체결식: 너트와 플랫 와셔가 있는 나사 스파이크 또는 볼트 |
| 클립당 발가락 하중 | 약. 10 kN(TB/T 3065에 대한 업계 기준별 일반적인 설계 값) |
| 봄 여행 | 약. 10mm(업계 기준에 따른 일반적인 설계 값) |
| 레일 패드 | 60-10형 고무 패드, 두께 약 10mm |
| 게이지 조정 | 게이지 배플 번호를 선택하여 1mm 간격으로 최대 약 ±8mm(일반, 표준별) |
| 높이 조절 | 레일 아래에 배치된 심을 통한 작은 수직 조정(일반) |
| 격리 | 나일론 게이지 플레이트 시트는 레일을 슬리퍼 숄더로부터 절연하여 트랙-회로 작동을 지원합니다. |
일반적인 응용 분야
- 업그레이드(속도 향상) 및 기존-속도 노선연속 용접 트랙의 60kg/m 레일 - 일반적으로 중국 관행에서 최대 약 160km/h 등급(일반적인 적용, 라인 설계로 확인).
- 기존-라인 갱신 및 대대적인 유지보수 작업, 볼트 체결 구성을 통해 트랙 점유 중에 간단한 장력 확인 및 구성 요소{0}}레벨 교체가 가능합니다.
- 트렁크 및 보조선Type I 고정보다 더 높은 발가락 하중이 필요하며 반복적인 휠 하중에서도 안정적인 고정이 필요합니다.
- 곡률이 급격하거나 경사가 급한 단면레일의 세로 및 측면 구속이 중요한 경우(표준당 설계 값)
연속 용접 궤도의 60kg/m 레일에 Type II 체결 장치를 설치했습니다.
제조 및 품질 참고 사항
Type II 탄성 바는 다음과 같이 구성됩니다.60Si2MnA 스프링강표준의 경도 및 피로 요구사항에 맞게 열처리-합니다. 게이지 배플은 일반적으로연성이 있는 철 QT450-10그리고 게이지 플레이트 좌석은나일론 PA66. 생산은 치수 검사, 재료 검증, 발가락 하중 및 스프링 이동과 같은 조립 성능 테스트를 포함하는 TB/T 3065의 검사 프레임워크를 따릅니다. 부품에는 추적 가능한 재료 인증서 및 테스트 기록이 함께 제공되므로 구매자는 각 로트를 표준과 대조하여-확인할 수 있습니다.
자주 묻는 질문
Q1. Type II 시스템은 볼트식인가요, 볼트리스식인가요?
볼트로 고정. 각 탄성 막대는 너트와 평와셔가 침목에 끼워진 나사 스파이크 또는 볼트로 눌러집니다. 동일한 표준 제품군 내에서 유형 III 체결은 볼트 없는 구성입니다.
Q2. 어느 레일 섹션에 적합합니까?
이는 일반적으로 숄더 프리스트레스트 콘크리트 침목에 연속 용접 트랙으로 배치되는 60kg/m(CHN60) 레일용으로 설계되었습니다.
Q3. 클립 하나의 발가락 하중은 얼마입니까?
클립당 약 10kN은 Type II 탄성 바에 대한 업계 기술 참고 자료에 인용된 일반적인 설계 값입니다. TB/T 3065의 해당 개정판과 비교하여 정확한 값을 확인하십시오.
Q4. 게이지는 어떻게 조정되나요?
게이지 배플을 다른 번호로 교체하면 레일이 최대 ±8mm(표준/일반 참조 기준)의 일반 범위에 걸쳐 약 1mm 간격으로 측면으로 이동됩니다.
Q5. 탄성바는 어떤 재질로 만들어졌나요?
탄성 바는 일반적으로 TB/T 3065 제품군의 경도 및 피로 요구 사항에 맞게 열처리된 60Si2MnA 스프링 강철입니다.{2}}
